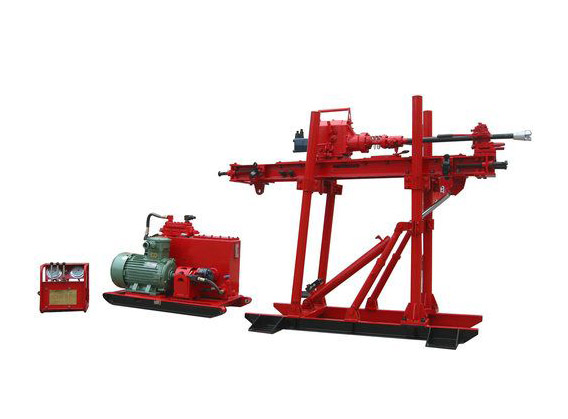

ZDY650液壓坑道鉆機

ZDY650型液壓坑道鉆機介紹

ZDY650型煤礦用全液壓坑道鉆機主要用于煤礦井下鉆進瓦斯抽（排）放孔、注漿防滅火孔、煤層注水孔、防突卸壓孔、探水孔、地質勘探孔以及其它煤礦井下工程鉆孔。配上取芯鉆具可以進行取芯鉆孔。采用不同規格型號、不同材質的鉆頭及鉆具可在不同煤層、巖層上進行不同用途的鉆孔。

ZDY650型液壓坑道鉆機特點

1、動力頭式液壓鉆機由以下幾個部分組成：液壓泵站、動力頭、機架、操作臺、立柱支承等。

2、因是分體積木式結構，便于井下運輸安裝。

3、獨特的液壓系統，全液壓傳動，操作簡單省力。

4、因用油管連接，并配有防噴鉆桿，鉆機工作時，操作者可遠離井口，較為安全。

5、鉆機工作時，動力頭機架支承為框架式支承，一次安裝可上、下、左、右鉆若干個鉆孔，節省輔助時間，效率高。

ZDY650型液壓坑道鉆機工作原理

電動機驅動油泵，將兩股液壓油經操作臺，一股壓力油輸送到與減速機連接的液壓馬達，減速后輸出動力，帶動鉆具回轉。另一股壓力油輸送到油缸推動活塞來回移動，即可帶動動力頭作給進，回程或起撥鉆具。順逆時針旋轉節流伐手輪可調節鉆機鉆孔給進速度。操作相應手柄可控制液壓夾持器、液壓卡盤動作，松卸，夾緊鉆桿以及機架升降和鉆孔或安裝角度的調整。

ZDY650型液壓坑道鉆機參數

參數名稱\型號規格:ZDY650鉆機

鉆進深度:100-150

開孔直經（mm）:115

終孔直經（mm）:65/75

鉆桿直經（mm）:42/50

鉆孔傾角（0）:0~±90o

額定轉速:75/205

額定扭矩（N.m）:650/200

給進力（KN）:46.3

起撥力（KN）:37.5

給進行程:850

電機功率（KW）:11

主機外形尺寸(長×寬×高）:2000×800×1600
